CONTACT add-on

CONTACT add-on для УМ – это интегрированная в УМ версия программы CONTACT работающая полностью в автоматическом режиме. CONTACT add-on обеспечивает возможность моделировать динамику железнодорожных экипажей, используя вариационную теорию Дж. Калкера вместо теории Герца, быстрого алгоритма Кика‑Пиотровского и упрощенных алгоритмов расчета сил крипа. CONTACT add-on включен в модуль UM Loco как альтернативная контактная модель. Используя новую контактную модель, стало возможным оценить погрешность упрощенных алгоритмов. Вычислительные затраты эффективно регулируются изменением степени дискретизации потенциальной области контакта.

В быстрых алгоритмах расчета сил в контакте колесо-рельс, таких как алгоритм Кика‑Пиотровского, FASTSIM, алгоритм Полаха, используются существенные допущения, чтобы быстро установить форму и размер пятна контакта, распределение нормальных давлений и касательных напряжений по поверхности контакта, величин нормальной и касательных сил. Это приводит к погрешностям, которые могут достигать 50% в случаях негерцевского контакта. Такая погрешность неприемлема при анализе таких критических ситуаций как сход. CONTACT add-on является ценной альтернативой другим контактным моделям при исследовании контактно-усталостной долговечности и износа, разработки профилей ж.-д. колес.

 Основные преимущества

• модель CONTACT полностью интегрирована в УМ;
• доступ к полной вариационной теории Дж. Калкера;
• проверка результатов упрощенных моделей.

 Возможности

Основные результаты работы включают:

• положение точек контакта на колесе и рельсе;
• расчет кинематики контакта;
• расчет пятна контакта, зон сцепления и скольжения;
• нормальные и касательные силы в соответствии с теорией Калкера;
• распределения давлений и касательных напряжений по поверхности контакта, факторы износа.

 Как получить лицензию

Инструмент CONTACT add-on разрабатывается, распространяется и поддерживается компанией VORtech (Нидерданды), www.kalkersoftware.org. Для приобретения профессиональной или академической лицензии, а также для запроса пробной лицензии обращайтесь по адресу um-addon@kalkersoftware.org. Для запроса пробной лицензии в письме укажите имя, должность и место работы.

 Примеры

Сравнение моделей сил "CONTACT" и "Kik-Piotrowski + FASTSIM"

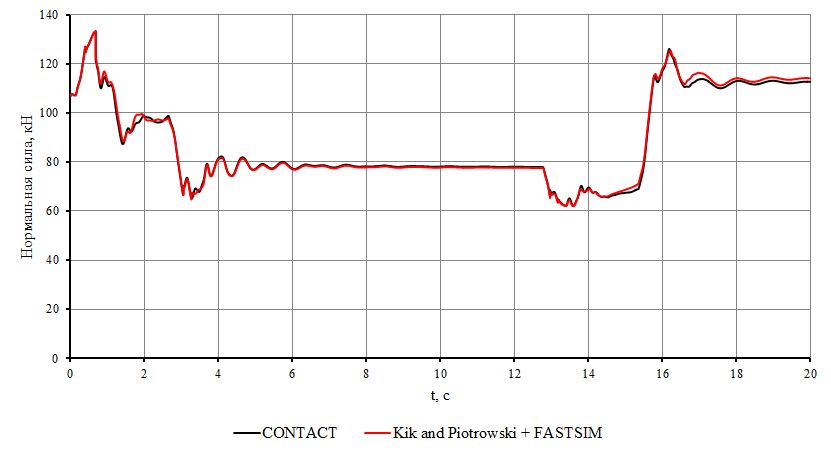

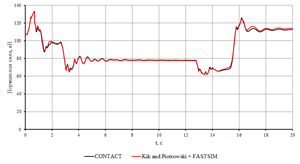

Нормальная сила

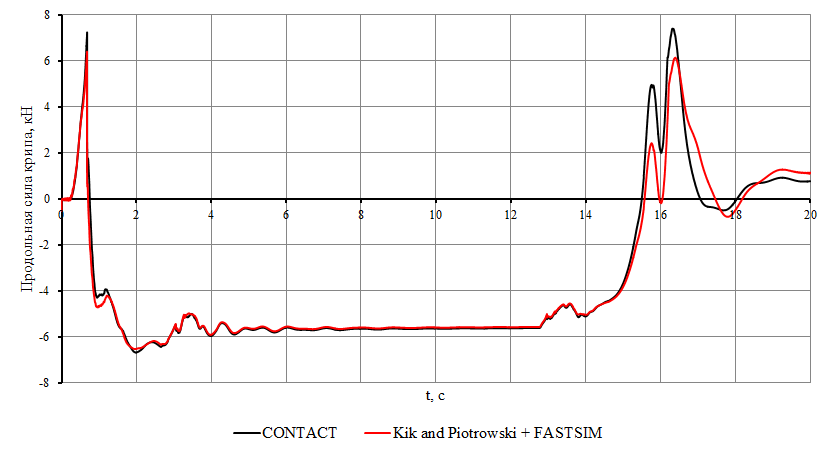

Продольная сила крипа

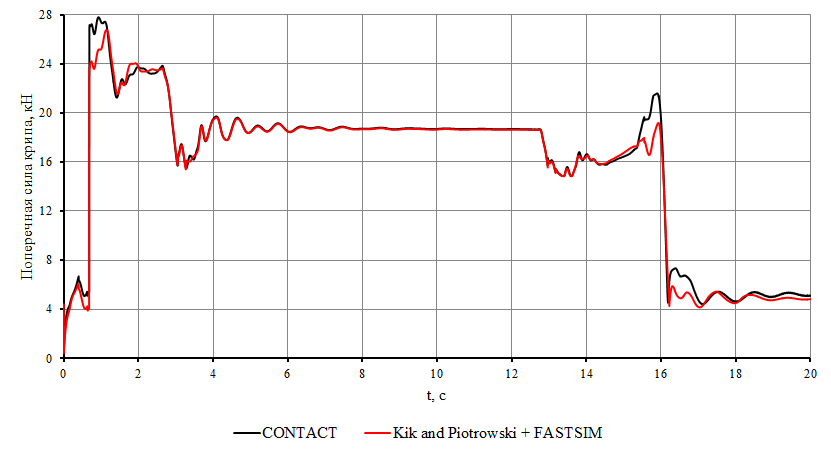

Поперечная сила крипа

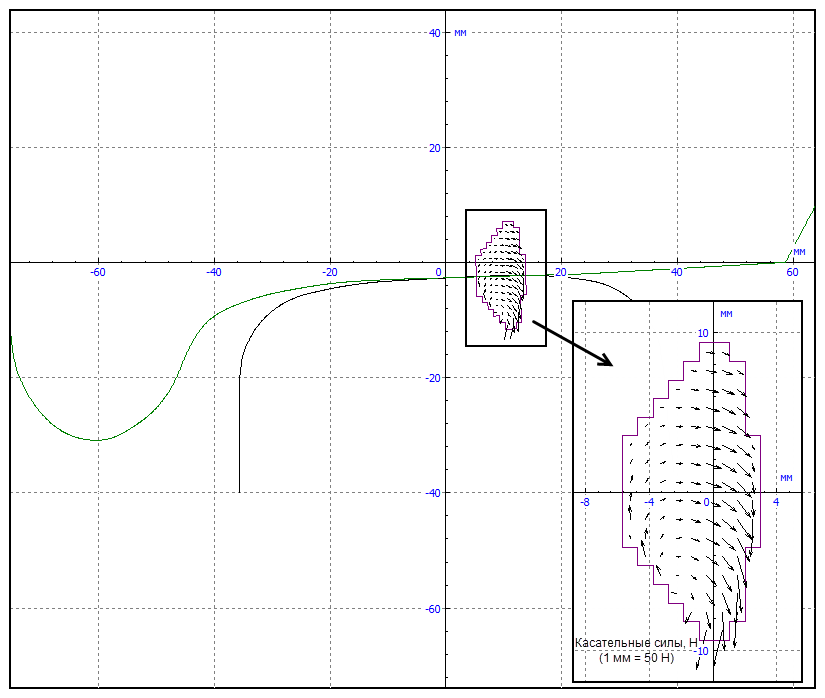

Пятно контакта и распределение касательных сил

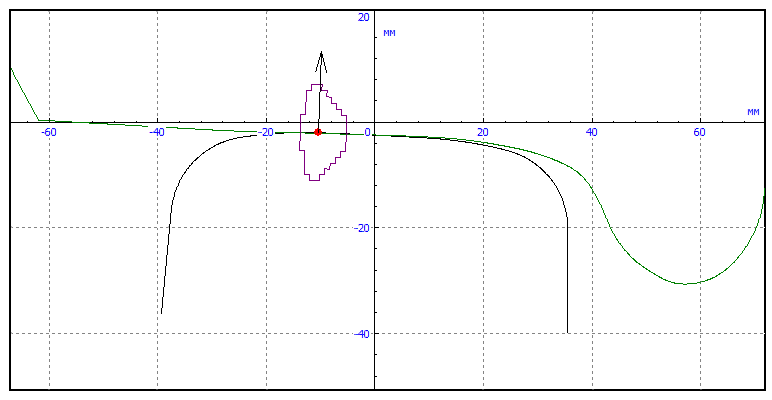

Анимация пятна контакта
